空间光调制器（SLM）作为一种光波空间参数调制的光学器件，在信息光学领域有着广泛的应用。大部分的SLM其工作方式类似于SLM是计算机的第二屏幕。用户能把信息显示在计算机的第二个屏幕上，也就能把这些信息显示在SLM上。针对这个方式，在实际使用过程中，有以下几种控制方法:

•  使用产品配套软件控制。不同的厂商开发的软件各有不同，功能上也有较大差异，但基本思路还是利用灰度图去映射电压进行寻址改变振幅或相位，达到调制光束的目的。一般是加载用户自行计算好的图像，或软件自带算法实时生成控制灰度图。比如UPOLabs集成非常多的有用功能模块，但其他家的产品就非常不尽人意了，需要用户自行计算。

•  使用MATLAB编程控制。MATLAB作为常用的学术编程语言，简单强大，大家基本都会用，所以用MATLAB控制SLM可能也是很多科研人员习惯用的方法，很多人第一反应就是希望能用MATLAB来控制的，算好灰度图就实现SLM控制。方法比较简单，请参考：

  首先得下载安装一个工具箱Psychtoolbox，具体安装及使用方法可以参考这个网页：http://wavefrontshaping.net/index.php/groups-in-the-world/57-community/tutorials/spatial-lights-modulators-slms/52-how-to-control-a-slm

  用MATLAB控制SLM方法的优点是简单，在现有编程基础上不需要学新的东西，并且可以通过编程进行精确控制，也可以编程读取大量二维信号文件，缺点是只能控制SLM，不能和其他实验器件组成反馈系统。

• 用LabVIEW控制。LabVIEW作为专门的仪器编程软件，在控制测量方面，这种语言有着天生的优势。并且可以让计算机把SLM和其他仪器组成一个系统，实现他们的同步，这对于高速采样测量的情况有着重要的意义。而且，UPOLabs新产品直接兼容了Labview的控制操作。

对于LabVIEW来说，有多种方法对图片(相位图)进行控制，根据实际的操作经验，个人认为使用LabVIEW的NI VISION来做SLM的控制软件最优。

下图中的程序是由IMAQ Readfile组成，主要功能是导入图片的功能。在导入图片之后，由IMAQ WIND用来控制载有图片的窗体。（这里为了更好的图片加载效果，需要将Toolbar配置为False。）

然后通过IMAQ WindowMove的VI可以对加载相位图的窗体位置进行配置，这样可以做到以像素点的精度来调节相位图。

如果使用8位灰度数据来作为图片，则需要用到IMAQ的Array to Image。它能够非常容易将由算法生成的8位数据矩阵转换为图片。

通过MATLAB强大算法功能，可以生成自定义大小的矩阵，再由矩阵生成的相位图可以直接结合在MATLAB和LabVIEW的混合编程中。这里需要通过LabVIEW中的MATLAB Script功能，此处以生成涡旋光所用的螺旋相位板的相位图为例，可以直接复制MATLAB的代码，再配置输入端和输出端。

这里输入端设定为拓扑荷L，使用中可以切换拓扑荷大小来更改相位图。输出端则是生成的矩阵，再通过ArraytoImage就可以直接将Matlab的代码完整的复制到LabVIEW程序中。

注意：此种编程方法在生成exe时，目标电脑的环境需要安装有MATLAB，并在运行时保持MATLAB的Command Window处于打开状态。

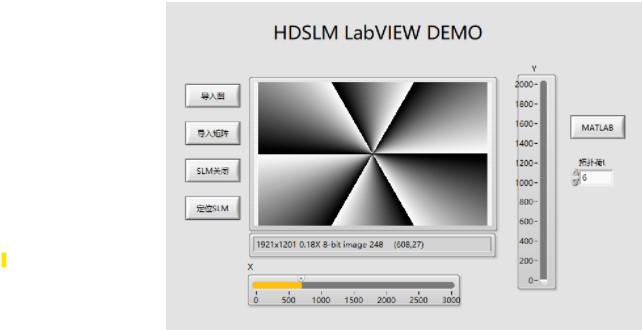

控制面板中的功能包括：导入灰度图（相位图），导入矩阵，定位SLM和微调相位图位置。图中显示的相位图会实时加载在扩展屏(SLM屏)上。
