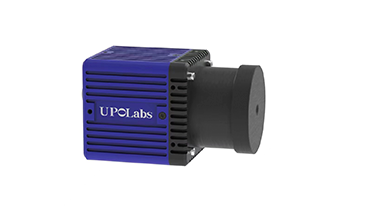

PhaseInsight波前传感器WA1
PhaseInsight波前传感器WA1
PhaseInsight波前传感器WA1
公司研制的夏克-哈特曼波前传感器频响特性接近单位均匀响应,测量动态范围高达120λ,极大的提高了夏克-哈特曼波前传感器的测量性能。

华中&华南地区

赵先生

15602880695
华东地区

解先生

15921990833
华北&东北地区

黎女士

18519932198
西北&西南地区

贾女士

18629079626
规格参数

产品图片

由于夏克-哈特曼波前传感器具有:

①测量系统结构和光路简单;

②对光源的时间相干性要求不高;

③能够在弱光下操作;

④对测量环境要求不高,且在线实时测量;

⑤测量不存在2π的不定性问题,波面倾斜相同,不影响测量结果等优点

从而被广泛应用于自适应光学系统、激光参数测量、光学元件面形检测及光学系统装调当中。

· 具有波前畸变PV、RMS、zernike像差系数/lengder像差系数、斯特列尔比(SR)、点扩散函数(PSF)、线扩散函数(LSF)、调制传递函数(MTF)测量功能模块;

· 实时动态测量及多次平均测量、相对测量及绝对测量;

· 手动及自动设置测量模板(mask);

· 非均匀光场波前测量;

· 接近单位均匀响应的频响特性;

· 工作波长可扩展至紫外-近红外光谱测量范围;

利用635nm光纤激光器对哈特曼-夏克波前传感器的绝对测量精度和测量重复性进行测量。单模光纤激光器尾纤输出端面与波前传感器之间距离为2米,输出波前可以认为球面波,利用该光源来验证测量绝对精度。



图1:单次绝对测量结果
波前传感器绝对测量结果


次数PV/λRMS/λ
10.0230.0038
20.0290.0047
30.0350.0052
40.0440.0082
50.0370.0072
60.0240.0036
70.0410.005
80.0310.0051
90.0480.0068
100.0450.0054
平均值0.0360.0055
重复性0.00840.0015

应用案例

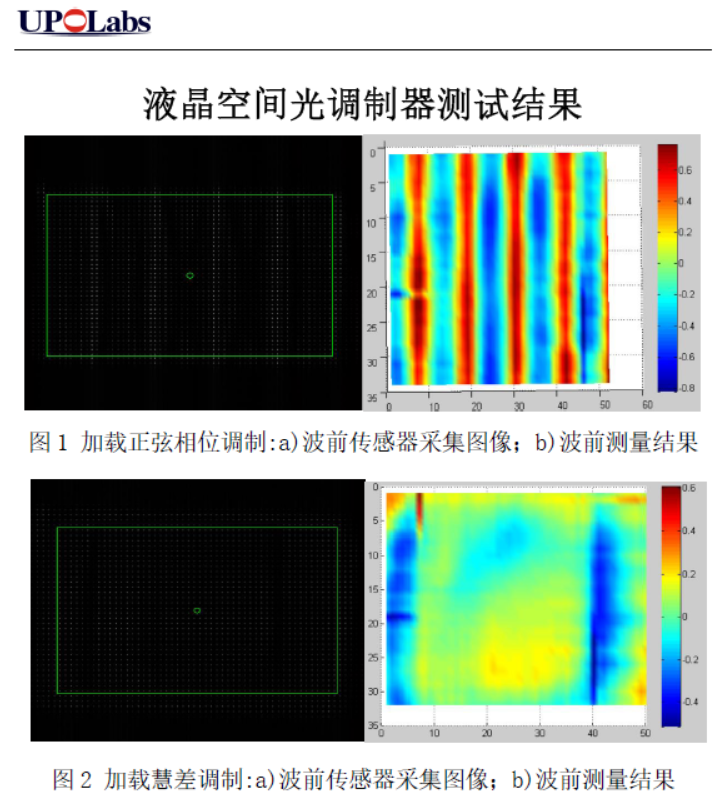

基于HDSLM80R-NIR版本在1064nm波段进行相位变化测试
