PhaseInsight光斑分析仪BA1
PhaseInsight光斑分析仪BA1
PhaseInsight光斑分析仪BA1
Phase Insight光斑分析仪可对激光光束质量进行图像采集并分析,拥有1200万像素分辨率和 3.45μm像素解析能力,允许在大直径光束上实现高分辨率,有效接收面积达14mm×10mm, 支持 USB3.0 接口,可定制拓展功能。能自动设置合适的相机曝光时间、对采集的图像进行降噪处理;实时显示多种算法所得到的光束质量分析结果。

· 3.45μm像素 · 14mm×10mm有效面积 · 配套软件 · USB3.0

华中&华南地区

赵先生

15602880695
华东地区

解先生

15921990833
华北&东北地区

杨女士

13261282350
西北&西南地区

贾女士

18629079626
规格参数

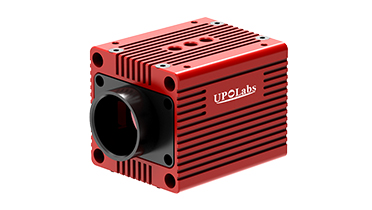

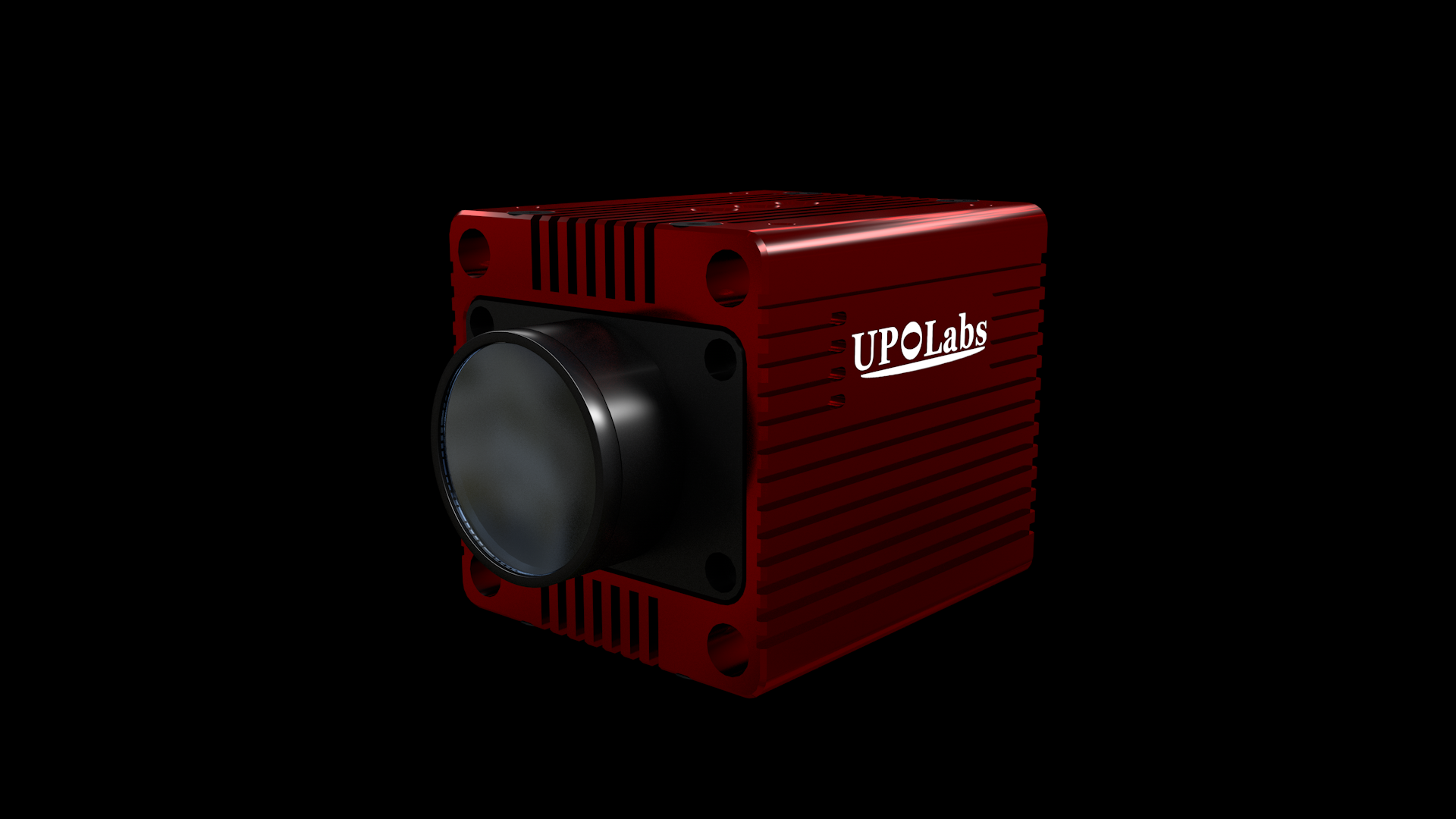

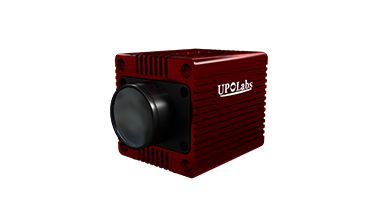

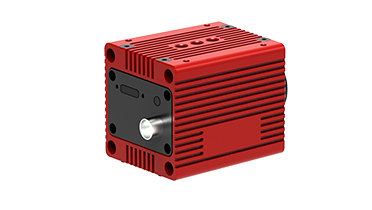

产品图片



产品参数

传感器Sony IMX304 Gen2传感器类型1.1″ CMOS
像素大小3.45 × 3.45 μm有效面积14mm W ×10mm H
分辨率4096 × 3000 pixels像素格式Mono8 Mono10
曝光时间16us-1s快门模式全局快门
数据接口USB3.0相机尺寸29mm×44mm×72.5mm
功耗≈4.0w外壳尺寸50mm×50mm×57.5mm
采集帧率全帧 4096 × 3000 pixels, max. 12fps (12bit) XYBIN2048 × 1500 pixels, max. 12fps(12bit) 全帧4096 × 1500 pixels, max. 24fps(8bit) XYBIN2048 × 3000 pixels, max. 24fps(8bit)重量≈210g
传输速度USB3.0、5Gbps理论传输带宽,(视接入的USB接口的传输能力而有不同) USB接口供电


应用案例

涡旋光观察实验
