相位校正是指将灰度相位关系调整至0-255灰度对应的相位为0-2π，且线性度越高越好。

在相位未校正的状态下，灰度值与相位的关系是一个非线性关系，相位调制量也非2π，所以在使用前需要对SLM做相位校正。

SLM相位调制量的大小也与入射光的波长有关，故不同波长下使用SLM时，要确保其已在该使用波长下进行过相位校正。判断SLM的相位调制量是否校正成功，有以下2种方法。

a干涉法

在SLM上加载由两个不同灰度值组成的相位图，调制后的光其相位会发生变化，对于相位调制量为整2π的，灰度值0和灰度值255是等价的。所以灰度图由0/0和0/255组成时，出射光近似于入射的高斯光。而在灰度图由（0/其他灰度）组成时，两束调制后的光会有相位差，从而在出射光中心产生干涉相消的现象，在灰度图由0/127组成时，相位差达到最大，中间条纹间距最大。

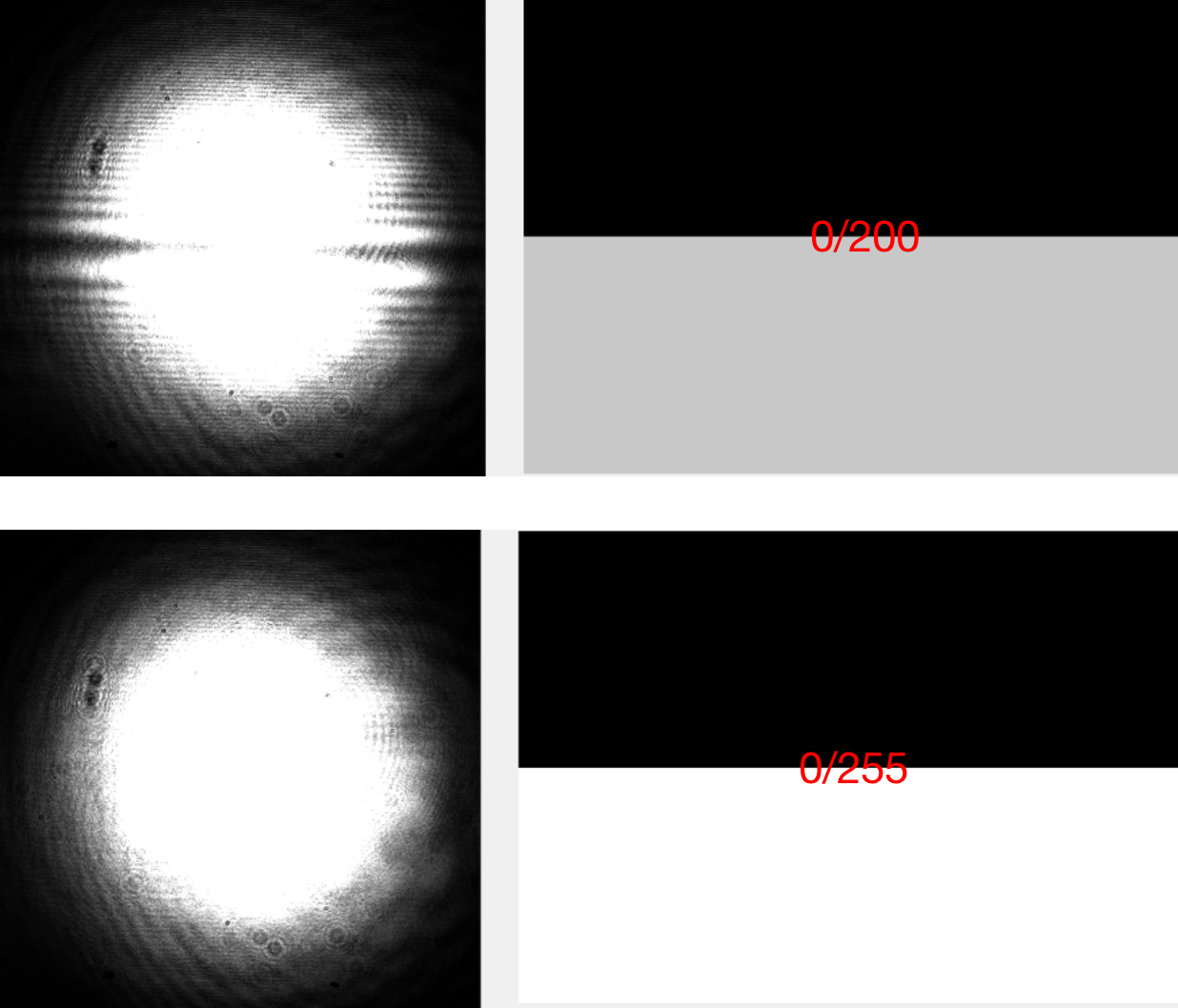

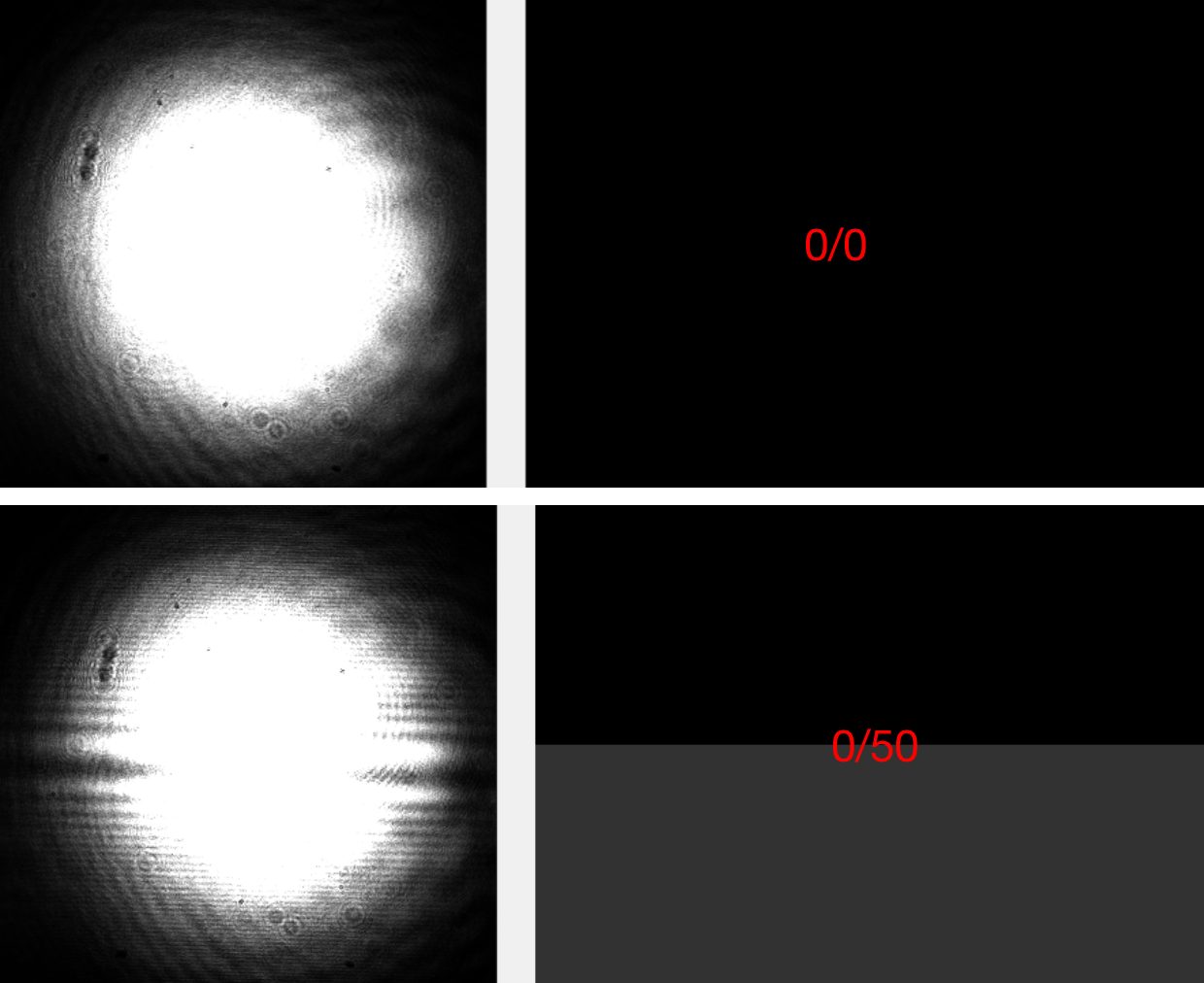

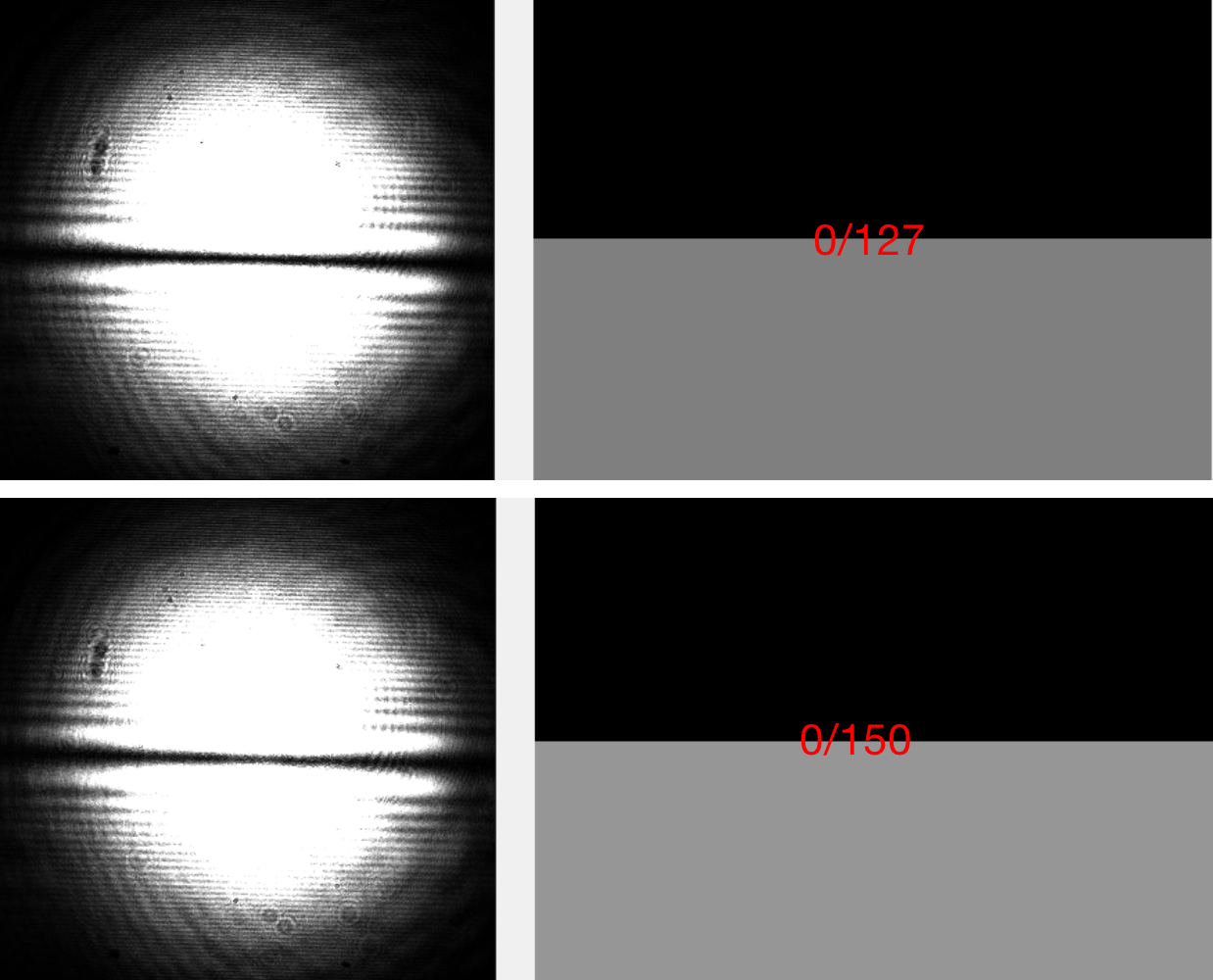

在SLM上加载不同灰度相位图的实验案例

b涡旋光法

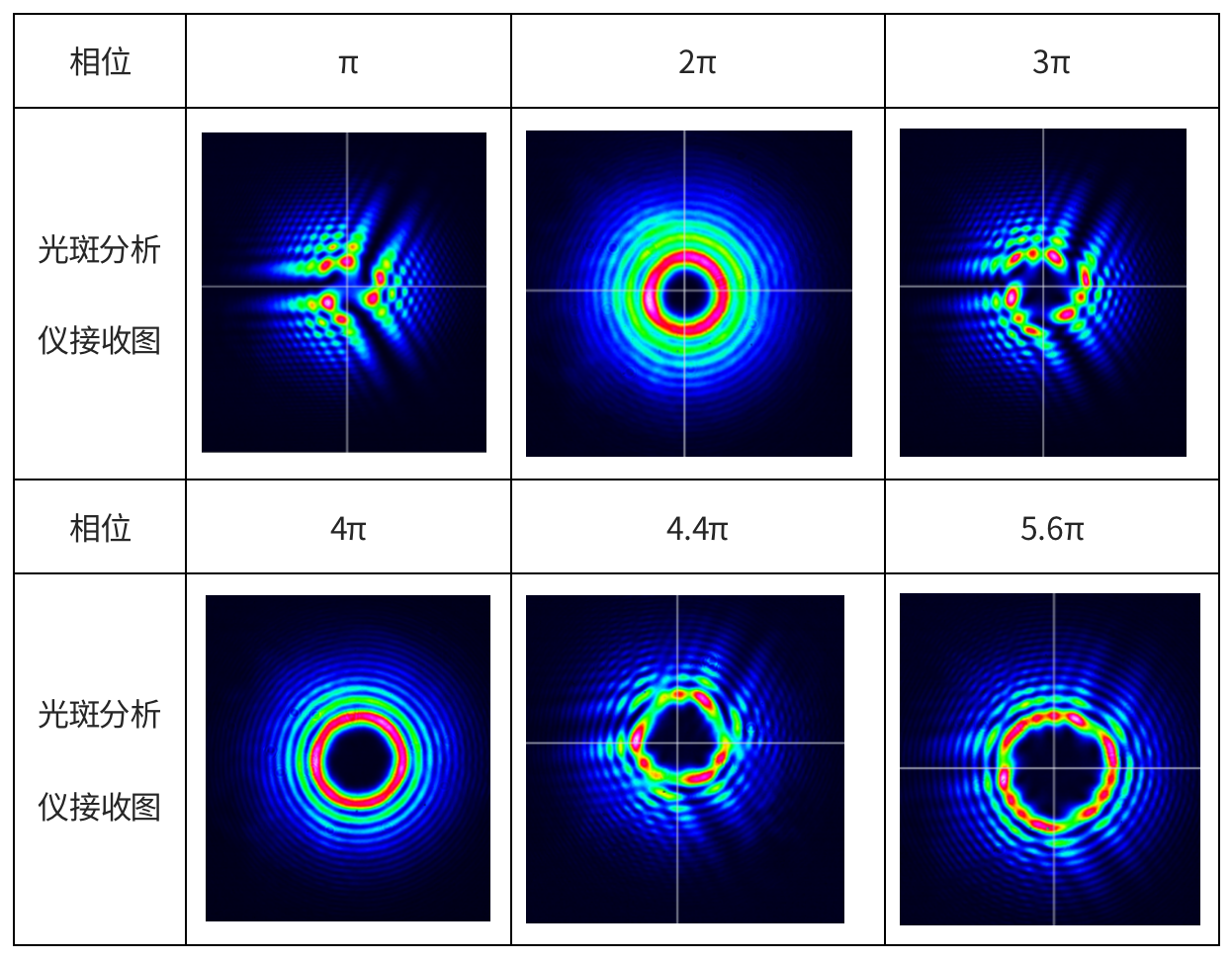

对SLM进行相位校正后，给SLM加载螺旋相位板（拓扑荷l=3）的相位图，结果只有相位为2π及其整数倍时，光斑效果才会好，由于涡旋光束对相位及其敏感，故也经常用涡旋光效果来判定相位是否校正成功。

从空间光调制器的相位调制原理可知，相位差即相位调制量是和光程差相关的，光程差=折射率×光经过的几何长度，而折射率是与驱动电压相关的，所以最终相位调制量是和电路的驱动电压相关，而驱动电压的输出是通过灰度值的映射，一个灰度值对应的是一个相位调制量。

运用以上两种方法可以判断出相位是否校正成功，若相位没有校正好，我们可以运用gamma配置软件进行快速校正。Gamma表是储存在SLM控制板寄存器内的一组数据，这组数据是用来对实际驱动电压输出进行补偿的。

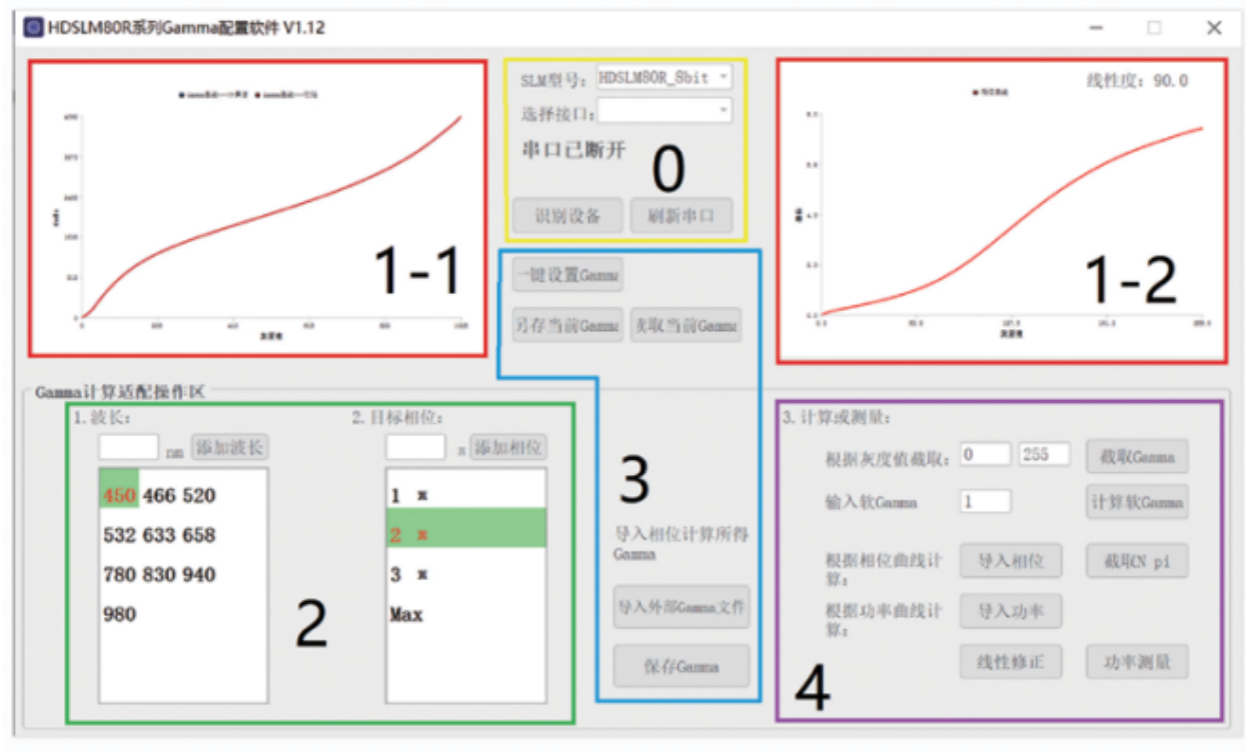

gamma软件界面

Gamma配置软件是专业的相位校正软件，可以根据光功率计算SLM的相位，然后通过gamma校正将相位调制量调至2π。

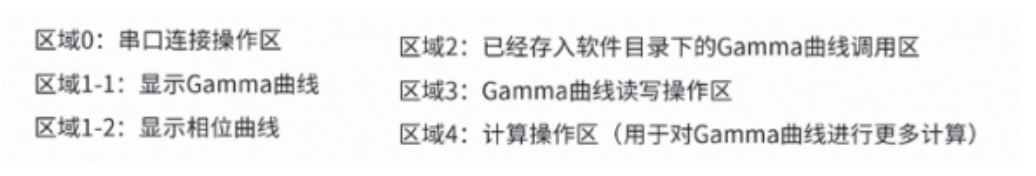

区域0：串口连接操作区          :区域2：已经存入软件目录下的Gamma曲线调用区

区域1-1：显示Gamma曲线      区域3：Gamma曲线读写操作区

区域1-2：显示相位曲线          :区域4：计算操作区（用于对Gamma曲线进行更多计算）
